Un hublot optique pour le vide est une fenêtre spéciale qui laisse passer la lumière dans une enceinte à vide. Il sert à voir à l’intérieur sans perdre l’étanchéité. Pour bien le choisir, vous devez surtout regarder le matériau, les joints et le niveau de chaleur supporté ; le mot-clé hublots optiques enceintes à vide fournisseurs peut vous aider à trouver le bon matériel.
La précision des mesures en environnement sous vide dépend directement de l’intégrité de vos accès visuels : la moindre défaillance d’étanchéité compromet l’ensemble de vos protocoles expérimentaux. Identifier les bons hublots optiques enceintes à vide fournisseurs suppose de maîtriser des critères techniques précis — transmission spectrale, tenue à la pression, compatibilité des brides et traçabilité des matériaux.
Un choix de matériau inadapté ou un montage non conforme aux normes industrielles peut entraîner des ruptures thermiques coûteuses et des risques de sécurité majeurs. Nous analysons ici les spécifications des brides KF, CF et ISO-K, ainsi que les propriétés des cristaux, afin de vous aider à sécuriser vos installations de haute technologie.
Fournisseur de hublot optique pour le vide : les critères de sélection

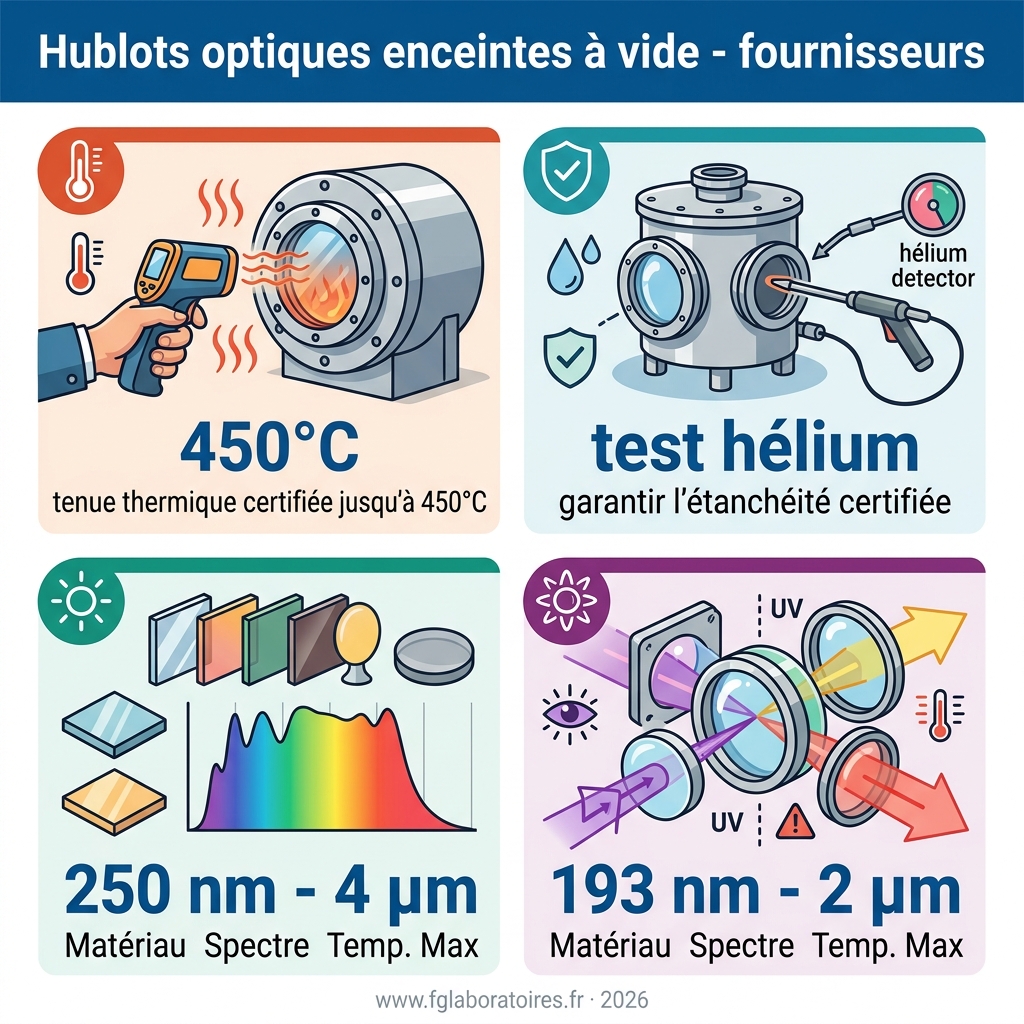

L’étanchéité sous vide repose sur des hublots en verre borosilicate ou silice fondue, montés sur brides KF, CF ou ISO-K. La sélection exige une traçabilité totale des matériaux et une tenue thermique certifiée jusqu’à 450°C pour l’ultra-vide.
L’analyse rigoureuse de la robustesse mécanique et des certifications industrielles constitue le socle indispensable pour garantir l’intégrité de vos enceintes de confinement.
Évaluation de la fiabilité technique des composants
La robustesse en laboratoire est impérative. Vos hublots doivent supporter des différentiels de pression extrêmes. Le matériel supporte des manipulations fréquentes sans risque de rupture.
La traçabilité des matériaux, la résistance thermique jusqu’à 450°C pour l’UHV et les certifications de sécurité sont essentielles.
Les certifications industrielles valident la sécurité. Exigez des tests de pression rigoureux et la conformité ISO. La protection des opérateurs est un point non négociable.
La traçabilité garantit la pureté. Chaque composant possède son certificat d’origine. Cela sécurise vos protocoles expérimentaux les plus sensibles.
La fiabilité des composants vérifiée, la qualité du suivi proposé par vos fournisseurs de hublots optiques pour enceintes à vide devient le critère qui fait la différence au quotidien.
Importance de l’accompagnement technique en R&D
L’expertise avant-vente est fondamentale. Votre fournisseur analyse vos besoins optiques spectraux. Un diagnostic précis prévient des erreurs coûteuses et évite les remplacements prématurés de composants.
| Matériau | Spectre | Temp. Max |
|---|---|---|
| Saphir | 250 nm – 4 µm | 450°C |
| Silice | 193 nm – 2 µm | 200°C |
Les solutions sur mesure répondent aux géométries complexes. Cette flexibilité technique permet de couvrir les configurations non standard et les géométries hors catalogue. Votre projet exige cette précision absolue.
La réactivité du support technique est vitale. Un incident exige une intervention immédiate. La proximité du SAV réduit vos temps d’arrêt. Un fournisseur réactif, c’est aussi moins d’arrêts non planifiés sur vos équipements.
Matériaux et transmission spectrale des fenêtres optiques
Après avoir validé la fiabilité du partenaire, il convient d’étudier la physique des matériaux pour garantir la clarté de vos mesures.
Comparatif entre verre borosilicate et silice fondue
La transmission du verre 7056 (Kodial) est idéale pour le spectre visible. Ce matériau offre une excellente liaison métal-verre. C’est le standard du vide industriel.
La silice fondue dépasse le borosilicate pour les courtes longueurs d’onde. Sa pureté chimique limite la fluorescence. Elle reste stable sous irradiation intense. C’est un choix technique pointu.
Le borosilicate reste plus abordable pour les applications simples. Évaluez vos besoins réels avant d’investir. L’économie ne doit pas brider la précision.
- Plage de transmission Kodial : 300-2500 nm.
- Plage silice fondue : 180-2000 nm.
- Résistance aux chocs thermiques : Supérieure pour la silice.
- Applications types : Spectroscopie et lasers.
Propriétés du saphir et des cristaux pour l’infrarouge
Le saphir présente des avantages pour la large bande. Sa dureté exceptionnelle protège contre l’érosion. Il transmet de l’UV à l’infrarouge moyen. C’est un investissement durable.
Le séléniure de zinc (ZnSe) est indispensable pour les lasers CO2. Sa transmission dans l’IR lointain est inégalée. Attention toutefois à sa toxicité potentielle. Manipulez ces optiques avec précaution.
Le ZnSe impose des protocoles de sécurité stricts lors des manipulations en laboratoire.
Plus le hublot est épais, plus l’absorption augmente. Calculez précisément le ratio résistance/clarté. La physique impose ses propres règles ici.
Spécifications de montage et tenue thermique des brides
La performance optique est vaine si l’intégration mécanique ne garantit pas une étanchéité parfaite sous contrainte thermique.
Standards de raccordement KF, CF et ISO-K
La compatibilité avec les brides inox constitue un prérequis technique. L’acier 304L ou 316LN demeure la norme industrielle. Ces alliages garantissent une soudure fiable et une stabilité dimensionnelle.
Distinguez le vide industriel de l’ultra-vide (UHV). Les brides CF utilisent un joint métallique en cuivre pour l’ultra-vide (UHV). Le standard KF est surtout associé au vide poussé, mais on le retrouve aussi en vide industriel et secondaire. Adaptez votre choix au vide cible.
Anticipez l’achat des accessoires d’étanchéité indispensables. Prévoyez systématiquement des colliers de serrage et des anneaux centreurs. La qualité du joint définit la limite de fuite de votre installation.
| Standard | Type de joint | Niveau de vide | Température max | Usage type |
|---|---|---|---|---|
| KF | Élastomère | Vide poussé | 150°C | Laboratoire / R&D |
| CF | Cuivre | Ultra-vide (UHV) | 450°C | Physique des hautes énergies |
| ISO-K | Élastomère | Vide industriel | 150°C | Grandes enceintes process |
| ISO-F | Élastomère | Vide industriel | 150°C | Montages fixes boulonnés |
Contraintes d’étuvage et résistance aux chocs thermiques
Respectez les limites de température selon le scellement. Le montage verre-métal s’avère particulièrement sensible. Appliquez strictement les rampes de chauffe préconisées pour préserver l’intégrité du hublot.
Observez le comportement des matériaux lors des cycles de chauffe. Les coefficients de dilatation diffèrent entre le verre et l’inox. Cela engendre des tensions internes majeures dans la structure.
Prévenez les ruptures liées aux gradients thermiques brutaux. Un refroidissement rapide s’avère souvent fatal pour l’optique. La patience lors du retour à température ambiante garantit la longévité du matériel.
Options de personnalisation et protocoles de métrologie
Pour les applications les plus exigeantes, la personnalisation et le contrôle qualité rigoureux font toute la différence.
Traitements antireflets et spécifications de surface
Des couches minces sont appliquées pour les lasers de puissance. Ces traitements augmentent le seuil de dommage. Ils optimisent le flux énergétique utile.
Les tolérances de planéité et de parallélisme sont critiques. Une surface imparfaite déforme le front d’onde. La précision se mesure en fractions de lambda.
Les bénéfices des traitements large bande sont notables. Ils améliorent la clarté sur tout le spectre. La vision devient plus nette et contrastée.
Validation par tests hélium et interférométrie
La détection de fuite à l’hélium constitue le test ultime pour l’étanchéité. Il détecte les micro-fissures invisibles à l’œil nu. Votre intégrité sous vide en dépend.
L’usage de l’interférométrie permet un contrôle rigoureux. Cette méthode valide la forme de la surface. Elle garantit une qualité optique irréprochable.
- Taux de fuite admissible en mbar.l/s
- Précision de planéité en lambda
- Type de traitement antireflet disponible
- Normes de nettoyage en salle blanche
Exigez les rapports de test détaillés du fabricant pour chaque pièce livrée. C’est la preuve concrète de la conformité aux exigences de vos hublots optiques enceintes à vide fournisseurs.
| Paramètre Métrologique | Méthode de Validation |
|---|---|
| Étanchéité structurelle | Spectrométrie de masse (Hélium) |
| Topographie de surface | Interférométrie laser |
La sélection rigoureuse d’un fournisseur de hublots pour le vide garantit l’intégrité de vos mesures grâce à une étanchéité certifiée et une transmission spectrale optimale. Vérifiez dès la phase de sourcing les certifications de vos fournisseurs et exigez les rapports de test pour chaque lot livré : c’est à cette étape que se joue la fiabilité de vos résultats expérimentaux.
FAQ
Quels sont les matériaux optiques les plus adaptés pour une utilisation sous vide ?
Le choix du matériau dépend impérativement du domaine spectral et des contraintes thermiques de votre application. Le verre borosilicate 7056 (Kodial) constitue le standard industriel pour le spectre visible, offrant un excellent rapport coût-performance. Pour les applications exigeant une transmission dans l’ultraviolet ou une pureté chimique accrue, la silice fondue est privilégiée, tandis que le saphir est préconisé pour sa robustesse mécanique et sa large bande passante allant de l’UV à l’infrarouge moyen.
Pour des besoins spécifiques en infrarouge lointain, nous recommandons des matériaux cristallins tels que le séléniure de zinc (ZnSe), le fluorure de magnésium ou le fluorure de calcium. Ces composants permettent de couvrir des plages spectrales étendues, allant de 120 nm jusqu’à 20 microns, garantissant ainsi l’intégrité de vos mesures optiques sous vide poussé.
Comment se comparent les performances du saphir optique et de la silice fondue ?
Le saphir optique se distingue par une dureté exceptionnelle et une résistance thermique supérieure, permettant des étuvages jusqu’à 450°C. Sa capacité à transmettre les flux lumineux de l’ultraviolet profond au moyen infrarouge en fait une solution polyvalente pour les environnements les plus hostiles. En revanche, sa nature cristalline induit une biréfringence qui nécessite une orientation précise (0° ou 90°) lors de la conception.
La silice fondue, bien que plus abordable, offre une excellente stabilité thermique et une fluorescence minimale, idéale pour la spectroscopie. Elle supporte des températures d’étuvage allant jusqu’à 200°C et se décline en indices spécifiques pour l’UV ou l’IR. Si le saphir excelle par sa robustesse mécanique, la silice fondue demeure le choix de référence pour la précision optique dans le visible et le proche infrarouge.
Quelles sont les spécificités des brides KF, CF et ISO pour l’étanchéité ?
Les brides CF (ConFlat) sont impératives pour les applications en ultra-vide (UHV). Grâce à leur joint métallique en cuivre et leur profil tranchant, elles assurent une étanchéité parfaite jusqu’à 10^-12 mbar et supportent des cycles d’étuvage critiques jusqu’à 450°C. C’est la configuration privilégiée pour garantir la pureté de vos enceintes de recherche.
Les standards KF (Klein Flansch) et ISO utilisent des joints en élastomère (Viton/FKM), facilitant des montages et démontages rapides. Ces solutions sont adaptées au vide industriel et secondaire, avec une tenue thermique limitée à 150°C par les propriétés des polymères. Le choix entre ces technologies doit être dicté par le niveau de vide cible et la nécessité, ou non, de procéder à des chauffages intensifs du système.
Pourquoi la personnalisation et les tests de métrologie sont-ils essentiels ?
Chaque projet de R&D présente des contraintes uniques qui exigent souvent des solutions sur mesure. L’application de traitements antireflets large bande ou de couches minces spécifiques pour lasers de puissance permet d’optimiser la transmission et de protéger vos équipements. La personnalisation géométrique assure, quant à elle, une intégration parfaite dans vos chambres de process complexes.
La fiabilité de nos hublots repose sur des protocoles de contrôle rigoureux. La détection de fuite à l’hélium garantit l’étanchéité absolue du scellement verre-métal, tandis que l’interférométrie valide la planéité des surfaces optiques. Nous vous fournissons systématiquement les certificats de conformité et les rapports de test, attestant de la qualité et de la traçabilité totale des composants livrés.
